Bombas de tornillo excéntrico tipo ELNH

Descripción del producto

Bomba horizontal con conexión bridada, monoblock y acople rígido por linterna. Posee una longitud reducida, bajo peso, y no se requiere base.

Puede emplearse en medios de baja o alta viscosidad, neutrales o agresivos, con o sin contenido de partículas sólidas o fibras.

Las líneas constructivas pueden adquirirse en una etapa (6 bar), dos etapas (12 bar) o cuatro etapas (24 bar).

Descargar información

Datos técnicos

Caudal: 1 – 105 m3/h | 462 US GPM
Presión diferencial: hasta 24bar | 348 psi
Viscosidad: 1 – 1000000 cP
Tamaño de sólido admisible: hasta 48mm | 1.85 inch
Temperatura: hasta 140°C | 284°F

Principio de funcionamiento

Principio de funcionamiento

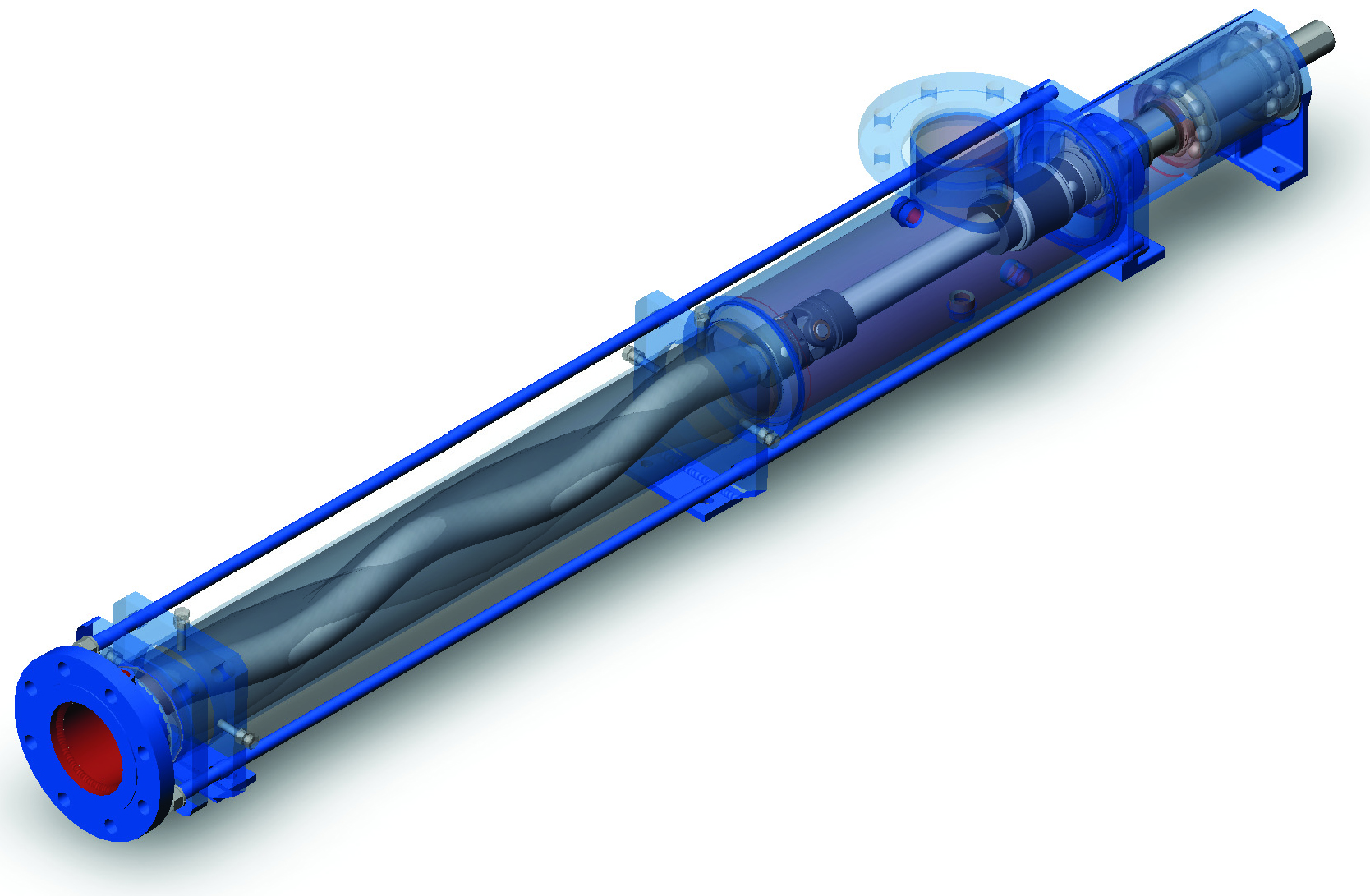

Las bombas de tornillo sin fin excéntrico de desplazamiento positivo constan de dos elementos de impulsión: el tornillo sin fin excéntrico rotativo y el estator estacionario.

El producto es bombeado sin turbulencias ni pulsaciones, manteniendo inalterada la estructura de los fluidos. Gracias a la amplia variedad de materiales de rotores y estatores, es posible el bombeo de medios abrasivos. El caudal es proporcional al número de rpm. Si se aumenta el número de etapas, aumenta proporcionalmente la presión de bomba.

Ventajas

Ventajas para el usuario
Bomba horizontal monoblock con acople rígido, línea industrial.
El accionamiento (motor-reductor) se ensambla directamente a la bomba por medio de una brida de montaje, quedando alineado por medio de la misma.
El eje del accionamiento es estándar con eje macizo y chaveta para acoplarse en forma rígida al eje hueco de la bomba.
Todos los esfuerzos axiales son soportados por el rodamiento de la bomba.
Montaje mediante patas para abulonar.
Conexión de succión hacia arriba con posibilidad de girar 90º hacia ambos lados.
Posibilidad de proveer a eje libre.

Aplicaciones

  • Bombeo con alto contenido de sólidos
  • Plantas de efluentes como dosificadoras (sulfato de aluminio, floculantes, etc.)
  • Colorantes, pulpas papeleras
  • Betaina, S LES
  • Aceites hidrogenados
  • Carga y descarga de camiones
